ArCADia LT

ArCADia LT 10

什么是ArCADia LT 10
ArCADia LT是一个功能齐全,易于操作和直观的CAD程序,允许面向对象创建2D建筑文档并将文件保存为2013 DWG格式。它是最广泛意义上的建筑行业基本平面设计工具。

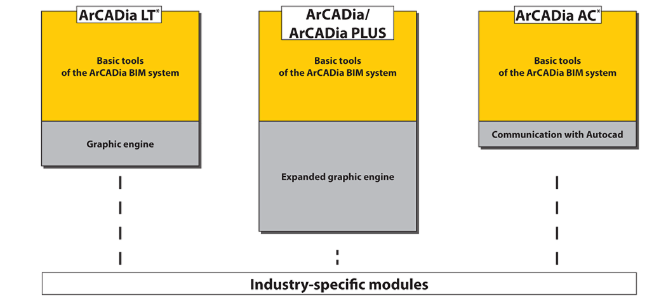

ArCADia BIM系统的基本工具:
对比文件:
该ArCADia工具使用户能够比较在ArCADia BIM系统中创建的设计,并找出它们之间的区别。
合并文件:
该工具允许在一个文档中包含多种不同安装的多种设计。
管理建筑物图纸:
使用综合项目管理树管理视图和显示信息。

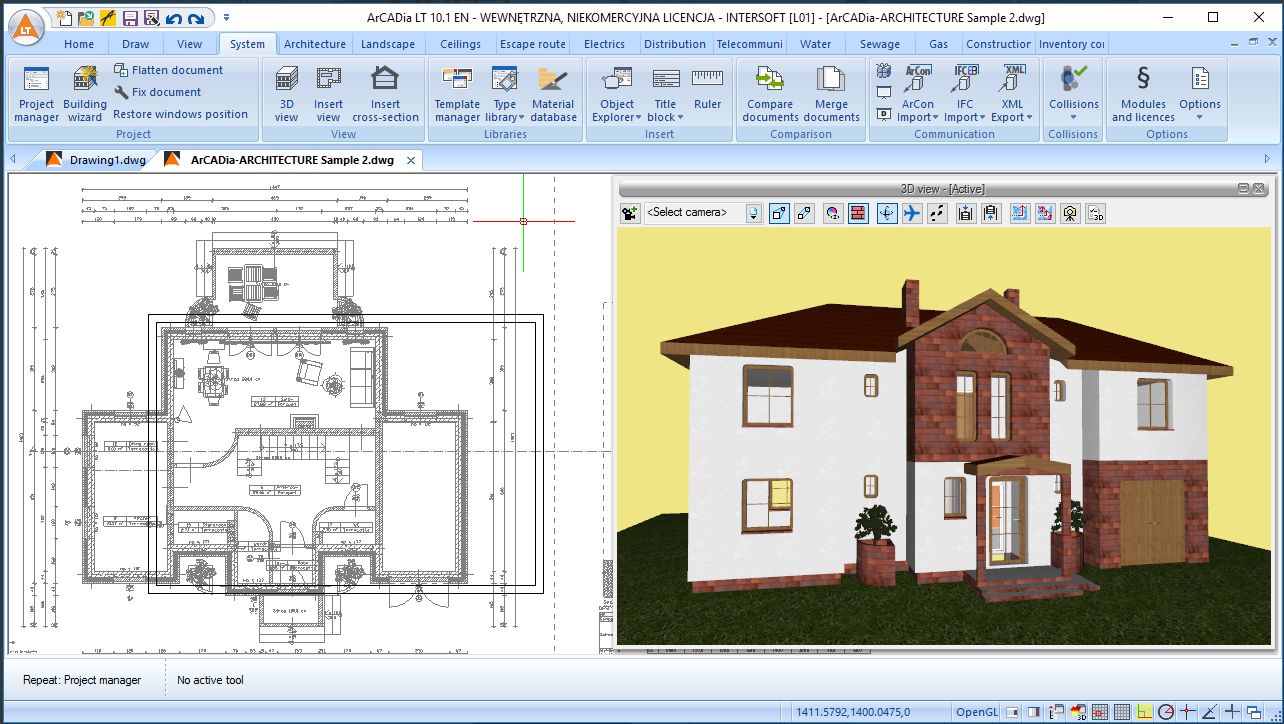

自动创建在单独的窗口中可用的3D视图,允许呈现出整个建筑物或部分水平面。

插入:

现在使用智能跟踪功能可插入墙壁,窗户,门等元素。

墙面:

从定义的类型或任意指定的复合墙面的设置中选择墙壁。

基于PN-EN 6946和PN-EN 12524标准的内置建筑材料目录。

在3D预览或横截面中插入不可见的虚拟墙。例如,它们划分房间的空间,区分开放空间的功能。

传热系数根据为分隔器(墙壁,天花板,屋顶)选择的材料自动计算。

门窗:

通过程序库中的参数插入门窗,创建用户定义的门窗。

定义房间内外窗台突起部分及其厚度。

关闭窗台。

天花板

自动插入地板(根据大纲等级)。

ArCADia-TERIVA天花板:

该模块用于制作Teriva天花板系统结构的图纸。图纸包括系统的所有主要元件:天花板梁,横梁,隐蔽梁,装饰,KZE和KWE环形配件,KZN和KWN过梁元件,支撑网格以及附加所有元素的所有必要材料清单,补充了创建天花板需要的钢筋与整体浇灌混凝土。

在任何形状的天花板区域自动和手动计算所有Teriva天花板(4.0 / 1; 4.0 / 2; 4.0 / 3; 6.0; 8.0)。

在内墙和外墙以及主梁上自动分配梁,横梁和环梁。

自动设置用于隔墙的开口和梁的装饰系统。

自动处理墙壁的侧天花板。

自动计算和设置所需的平面和位移网格。



房间:

自动创建封闭墙壁和虚拟墙壁的房间。

温度和照明要求根据其名称自动分配至房间。

改变视图中的房间图形成像的可能性,如通过填充或颜色。

BINDING JOISTS

插入binding joists,包括用于bar和stirrup的强化。

列:

插入矩形和椭圆截面的列。

烟囱:

插入单个烟囱开口或烟囱轴(具有一定数量的列和线的烟囱组)。

插入烟囱管道或标记现有烟囱出口。

新烟囱剖面图。

楼梯:

在任意计划中定义单个或多个楼梯和斜踏步楼梯。

新型楼梯:整体式,带踩踏式,透视式。可以选择一个步骤的类型和元素。

地形:

根据数字DWG地图的高度自动创建地形模型。

使用高点或直线插入地形平面。

插入模拟元素网络对象或者在地形之上的对象,检测设计中出现的碰撞。

模拟网络元素或对象存在于地形上的对象,以检查设计中的碰撞。

3D查看:

从观察者的角度插入和修改相机设置,可以用于查看设计或保存视图。

当前场景可以保存为BMP,JPG或PNG格式的文件。

辅助元素:

模块轴:

插入模块化的轴线,包括完整的编辑选项。

标题模块:

在对话窗口中创建用户定义的标题模块或使用图形字段编辑选项。

将自动(来源于设计)或用户定义的文本插入到标题模块中。

将标题模块保存至项目或程序库。

模板:

保存元素的用户定义设置(标记,字体,默认类型,高度等)。

类型管理器用于管理文档中使用并存在于全局库中的类型。从现在开始,它可以保存在将要使用的对象类型的模板中。

布局:

不同类型的元素组可以保存为单一类型。所有连接,元素大小和其它单个元素参数都可以保存到单个布局中,可以在未来的项目中使用。布局可以进一步划分,修改单个组元素。

类型库:

模块所有元素的内置类型库。

在设计过程中通过保存创建的类型进行库修改。

在从全局库或用户库或项目库中添加,编辑和删除类型,在类库窗口中修改类库。

尺寸标注:

任意线性的与有角度的设计尺寸。

列表:
自动为每个级别创建房间列表。
自动创建门窗列表,包含符号。
列表可以导出至RTF文件和CSV文件当中(电子表格)。
与其它系统通信。
项目可以以XML格式导出。
在保存之前对列表进行编辑与更正。打印列表并进行添加,如logo。
可以使用全新的文字处理器ArCADia-TEXT。在导出至RTF文件时启动。
ArCADia-TEXT可保存为以下格式:RTF,DOC,DOCX,TXT和PDF。



对象:

集成的元素库允许使用要求的建筑2D符号详细描述图形。

3D对象库可以对创建的内部进行安排

可使用新的类库扩展对象目录。

使用2D元素创建的用户定义对象可以保存在程序的类库中。

在插入过程中根据给出的z轴,2D和3D对象可以以某一角度插入。

围绕X轴和Y轴旋转对象并在必要时更改视图中的符号。

碰撞(自动检测ArCADia BIM系统元件之间的碰撞和交集):

可以自由地列出ArCADia BIM系统中任何元素的碰撞。

项目中的清单可清楚显示,可用计划和3D视图中的点指示符。



图形引擎

ArCADIA LT使用户能够绘制和编辑2D文档,加载光栅图像(如,大地测量图),使用TrueType或SHX字体描述图形,从其它文档插入模块,以及以直观的方式打印文档。



项目功能:

直观界面可在坐标中进行工作或使用长度和角度来插入数据。命令栏会在绘图和修改过程的各个阶段发生变化,可提供当前最有用的辅助选项。选择对绘图来说最重要的功能能够以有序和简单的方式实现选项。此外,最重要的工具(打开和关闭网格,Ortho,实体快拍,项目管理器和3D视图窗口,界面主题修改)已经放在屏幕的底部,这使得与程序的通信和工作本身变得更加容易和快速。



绘图:

使用直线,折线,圆,弧,椭圆,正多边形和矩形绘制任何元素。

通过以下工具编辑绘图元素:移动,复制,缩放,旋转,镜像,排列,调整,分解和偏移。用户选择要更改的项目,然后确定要执行的功能。



封闭图形:使用元素属性窗口指定的图案圆形,多边形和矩形可自由进行绘制。



创建和保存模块 - 形成给定符号的元素组。模块被保存在新文档中,它既可以插入到它在其中创建的图形中也可以插入到任意其它图形中。每次插入模块时,程序会询问缩放或旋转的可能性。



使用具有SHX和TrueType字体的多行文本创建图纸描述。文本会插入到启用选项后显示的附加窗口中。其大小,字体类型,对齐方式和其它类似元素在“多行文本”窗口中定义。

可以使用常用的格式(如JPG,BMP,TIF和PNG)插入位图基础地图。可以使用以下工具:缩放,调整,改变亮度,对比度和褪色。



打印:

默认情况下,打印页面会放在绘图区域。以清晰简单的方式显示打印输出的效果。

打印纸的尺寸和打印输出的尺寸可以以直观地方式进行定义。

通过ArCADia BIM系统的基本功能或创建由连续行业特定模块的选项构建的建筑模型的智能对象来扩展程序选项。

ArCADiasoft是ITC的成员。程序中已经使用了一些IntelliCAD 8源代码。



系统要求:

奔腾级电脑(Intel Core i5推荐)

最低2 GB RAM(推荐8 GB)

约3 GB的可用硬盘空间用于安装

与DirectX 9.0兼容的显卡(推荐使用1GB RAM卡)

操作系统:Windows 10或Windows 8或Windows 7
