本指南将向您介绍如何在 SonarWiz 中导入和处理海底数据。

通过本程序，您将学会如何

将侧视扫描数据导入 SonarWiz

平滑和内插导航

应用分层后退和滚轮偏移

应用增益，如 TVG 和 EGN

调整和修整数据

创建勘测马赛克地图

指南

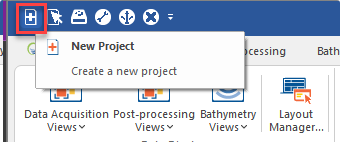

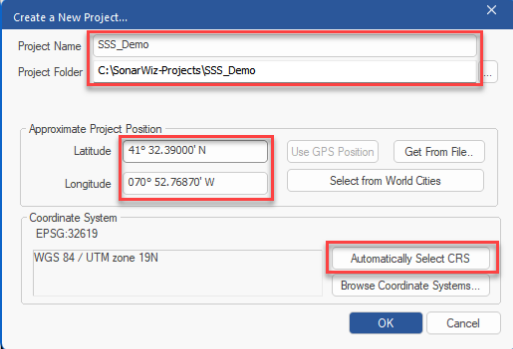

1. 单击 “新建项目 ”图标，打开 “创建新项目 ”对话框

2. 输入项目名称和项目文件夹，然后设置数据的大致位置。这可以通过输入已知位置或从文件获取--导航到项目中的单个文件来完成（注意：此时只需要一个文件来设置大地测量，而不考虑要处理的文件数量）。然后点击自动选择 CRS 按钮。

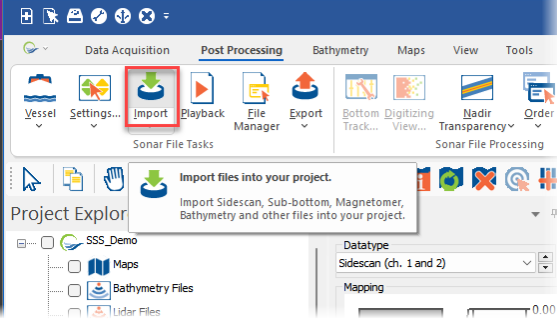

在程序中，转到第二个选项卡 “后期处理”，然后单击 “导入”。

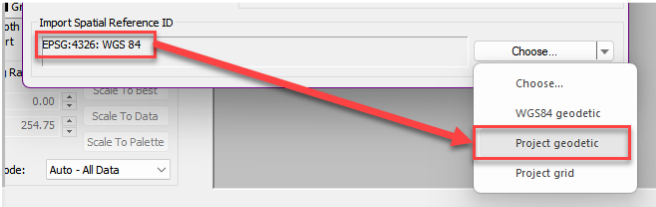

4. 设置原始文件的导入大地测量。这些文件中的导航信息使用 WGS 84 的大地坐标（纬度和经度）存储。该系统的空间参考 ID (SRID) 为 EPSG:4326。您可以使用 “选择... ”按钮选择项目大地坐标，SonarWiz 将为您选择相应的 EPSG 代码。

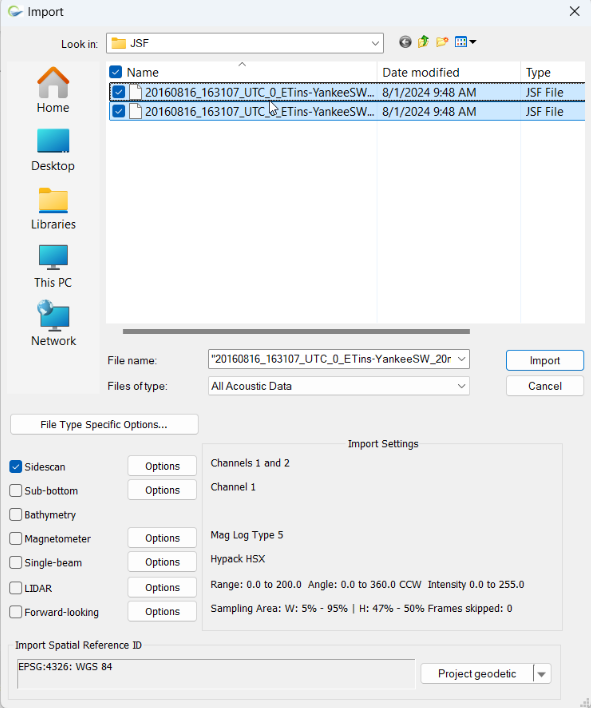

5. 选择要使用的数据文件。可同时选择多个文件。

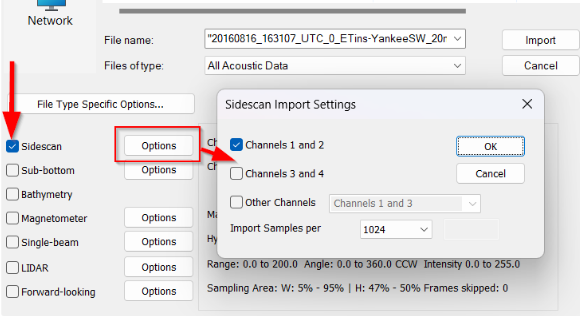

6. 选中侧扫声纳以导入侧扫数据。单击侧扫声纳旁边的选项按钮，设置导入通道和导入每通道采样设置（默认值即可）。

7.  单击 “确定 ”导入侧扫数据。

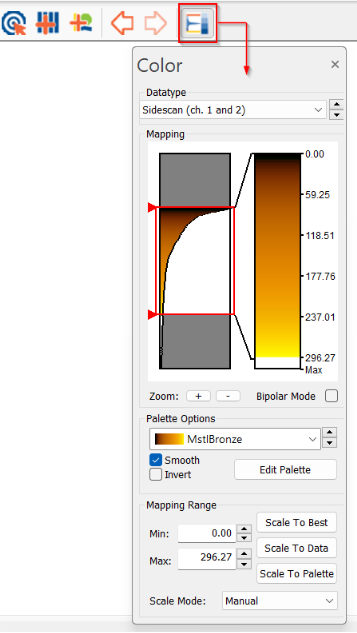

8. 点击制图工具栏上的颜色窗口图标，打开颜色窗口。使用数据类型下拉菜单选择刚刚导入的侧扫通道，然后调整调色板，直到数据清晰显示。

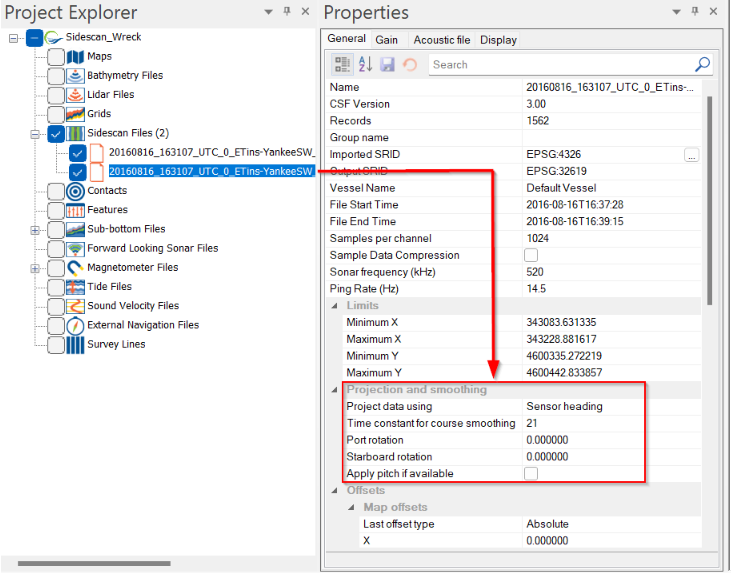

9. 要应用导航平滑和插值，请在 “项目浏览器 ”中选择 SSS 行，然后查看 “属性 ”窗口的 “常规 ”选项卡。向下滚动到 “投影和平滑 ”部分。将 “项目数据 ”设置为 “传感器航向 ”或 “航线平滑”。设置航向平滑的时间常数，使其与开始时的 ping 速率相匹配。如果导航仍在跳动，则增加该值。注意： 时间常数值为 0 pings 时将关闭平滑和插值。

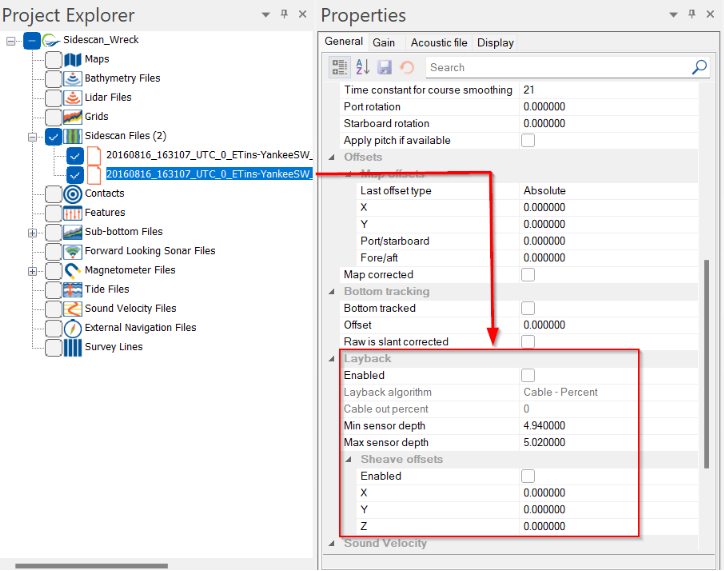

10. 要应用 Sheave Offsets 和 Laybacks，请在 “项目浏览器 ”中选择 SSS 线路，然后查看 “属性 ”窗口的 “常规 ”选项卡。向下滚动到 “布置 ”部分。选中 “已启用 ”以应用分层。选择算法： 电缆 - 百分比，然后使用滑块将电缆输出百分比设置为 100%。您还可以将导航系统的滑轮偏移应用到滑轮（拖曳点或杆座）。

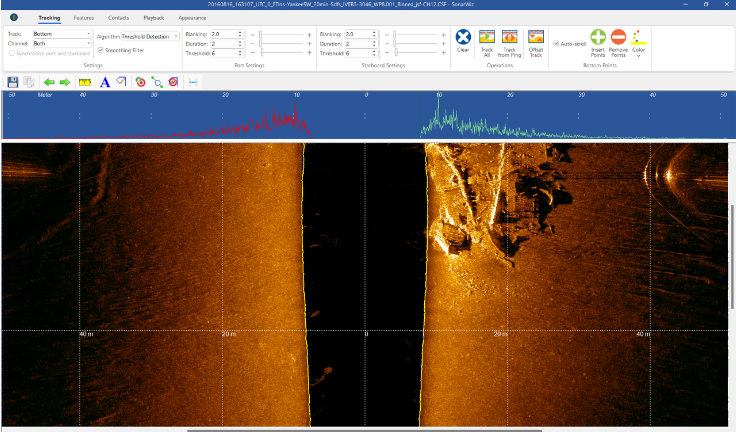

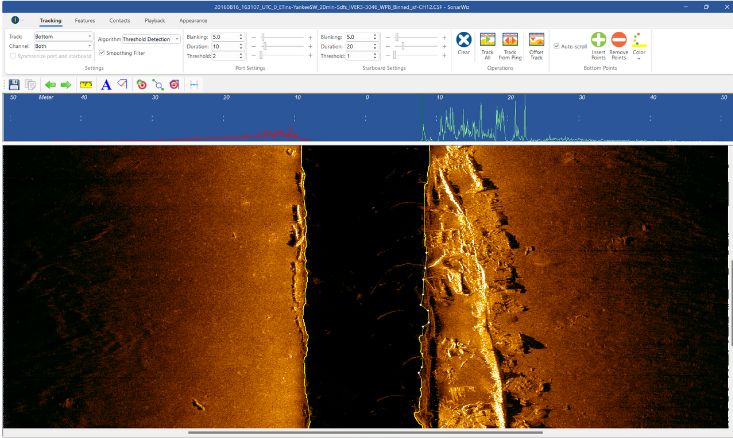

11. 右键单击文件并从右键菜单中选择底部和远场轨迹命令，打开底部轨迹显示。也可以在地图视图中双击文件。

在 “跟踪 ”选项卡中，单击 “清除 ”按钮删除现有的底部轨迹。您可能需要展开窗口才能看到控件上的标签。

跟踪： 底部

通道： 左舷（或右舷）

算法 阈值检测

消隐： 5

持续时间 14

阈值： 3 3

单击 “跟踪全部 ”按钮跟踪底部。您可能需要尝试使用阈值和持续时间值来获得更好的跟踪效果。您也可以使用 “插入点 ”和 “移除点 ”按钮，用鼠标手动跟踪底部。

在工具栏中，保存您的工作，然后使用绿色的 “下一步 ”和 “上一步 ”箭头来处理调查表中的其余线条。

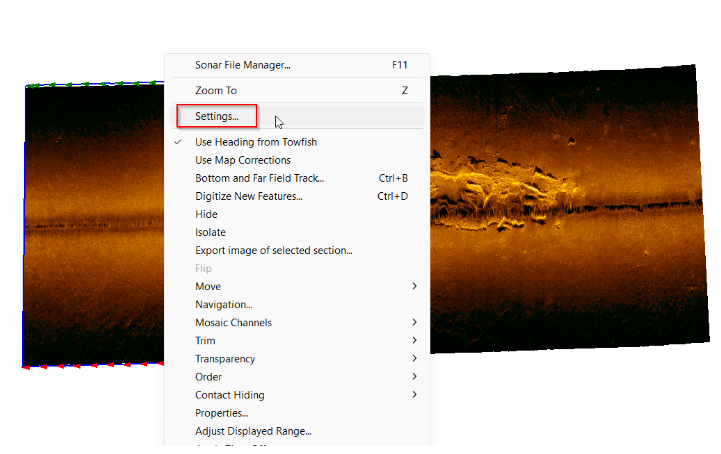

12. 要应用增益，请右键单击文件打开设置窗口，然后从上下文菜单中选择设置命令。尝试不同的增益设置，看看哪种设置能让图像看起来最好。

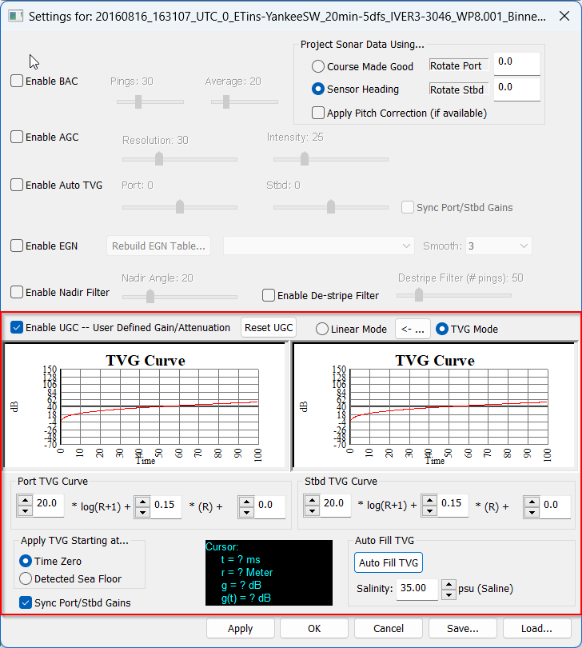

单击启用 UGC 并选择 TVG 模式。将盐度设为 35 psu，然后单击自动填充 TVG 按钮，计算声纳频率的吸收系数。单击 “应用”。

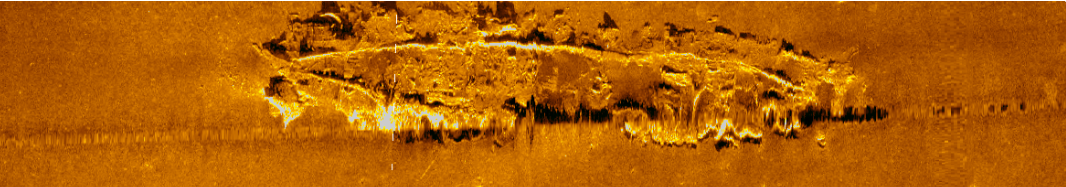

下面是应用于文件的时变增益：

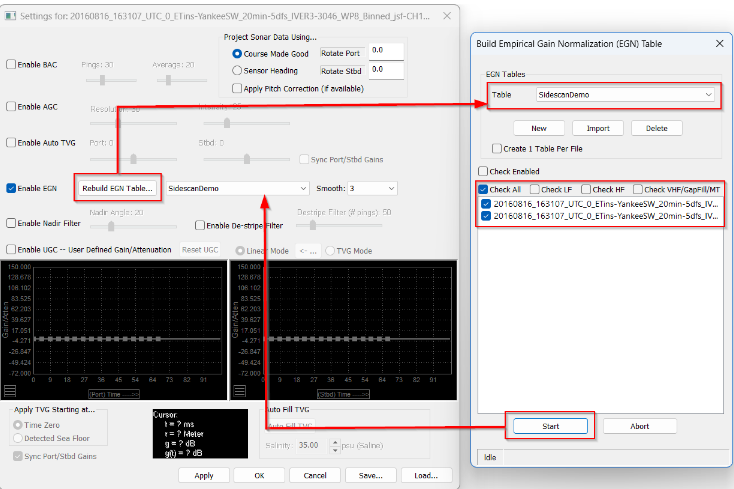

13. 另一种良好的增益算法是 EGN。取消选中启用 UGC（如果已应用），选中启用 EGN。单击 “重建 EGN 表”，为表命名，单击 “开始 ”按钮创建表格。建表完成后，在 EGN 下拉框中选择该表。

以下是使用 EGN 的结果：

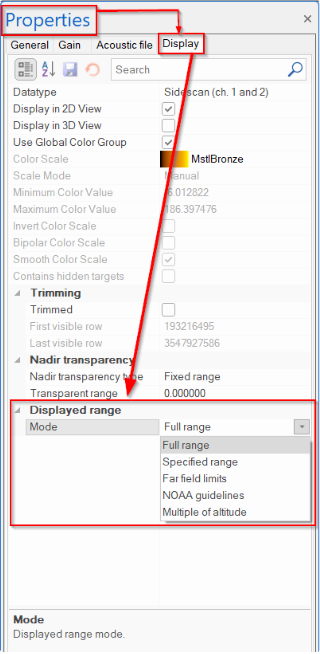

14. 调整声纳数据的显示范围。转到 “文件属性 ”窗口中的 “显示 ”选项卡，在底部可以找到 “显示范围 ”选项。指定范围选项允许您输入左舷和右舷（见下文）。

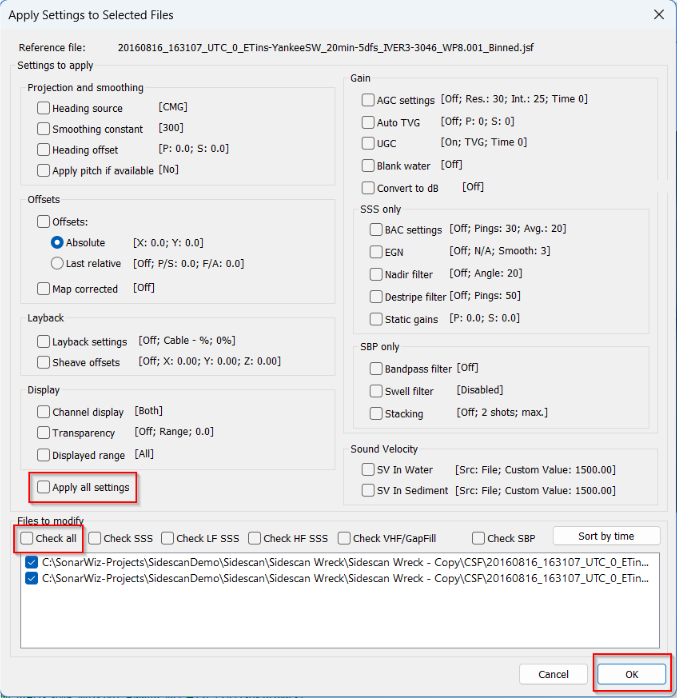

15. 您可以使用 Make Others Like This... 命令将参考文件中的设置复制到项目中的其他文件中。该命令适用于设置增益、偏移和平移，以及其他需要从一个文件复制到项目其他文件的设置。


右键单击参考声纳文件，然后从上下文菜单中选择 “制作其他类似文件...”。选择要复制的设置，然后选择一个或多个要调整的文件。单击 “确定 ”复制设置。

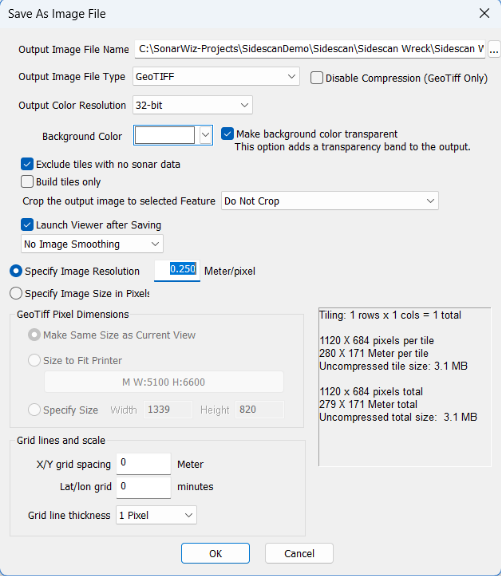

16. SonarWiz 的马赛克导出是 “所见即所得”。按照您想要的方式设置地图（颜色、网格、地图比例等）。然后执行后处理 > 导出 > 将项目保存为地理图像...命令。

注意：如果将背景设置为透明，则会在输出图像中为 alpha（透明度）通道添加一个色带。

对话框中的信息窗口将显示基于当前设置的输出图像大小。以高分辨率导出大面积区域的速度会很慢，而且可能会超出内存限制。请参阅 “后期处理 > 导出 > 将马赛克保存为瓷砖 ”命令了解其他方法。

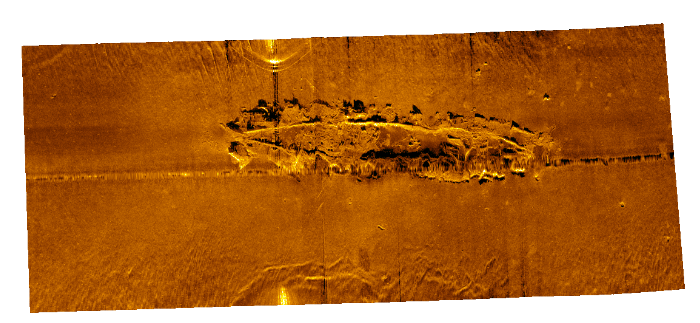

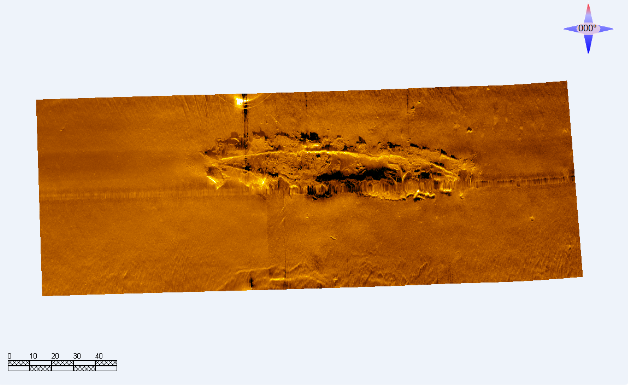

最终图像将输出到您指定的位置（默认为项目 GeoTiff 文件夹）：
