本指南将向您介绍如何在 SonarWiz 中导入和处理海底数据。

按照本步骤，您将学会如何

将海底数据导入 SonarWiz

对 sparker 和 boomer 数据应用带通滤波器

底部跟踪海底剖面

用潮汐或水深测量法对 SBP 数据进行地形校正

计算交点

声学地平线数字化

创建声学反射体之间的厚度报告

创建次表层等深线图

导出具有固定垂直和水平比例的剖面图



指南

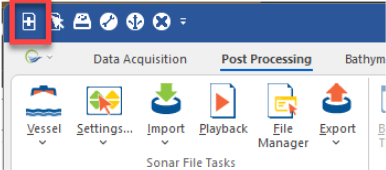

1. 单击 “新建项目 ”图标，打开 “创建新项目 ”对话框

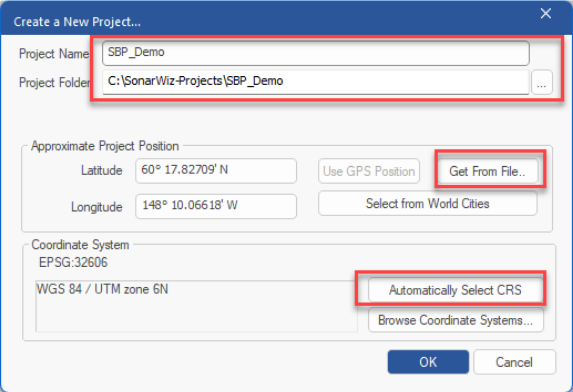

2. 输入项目名称和项目文件夹，然后设置数据的大致位置。这可以通过输入已知位置或从文件获取--导航到项目中的单个文件来完成（注意：此时只需要一个文件来设置大地测量，而不考虑要处理的文件数量）。

单击自动选择 CRS 按钮让 SonarWiz 为您选择 UTM 坐标系，或使用浏览坐标系按钮自行设置项目坐标系。

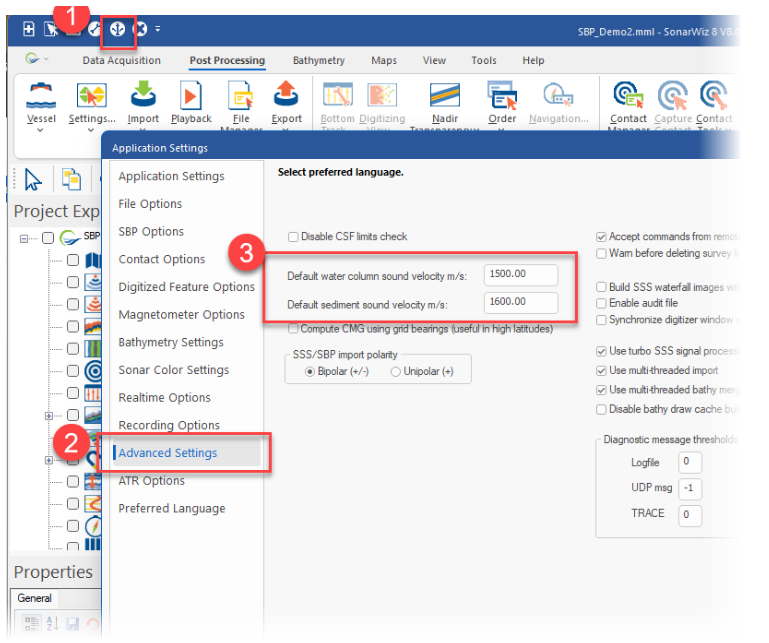

3. 打开程序属性（单击绿色的 “鸡脚 ”按钮）

4. 选择 “高级设置 ”页面，查看 “默认水柱声速 ”和 “默认沉积物声速”。

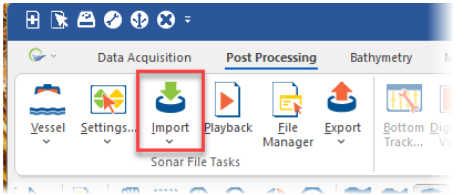

5. 在程序中，转到第二个选项卡 “后期处理”，然后选择 “导入”。

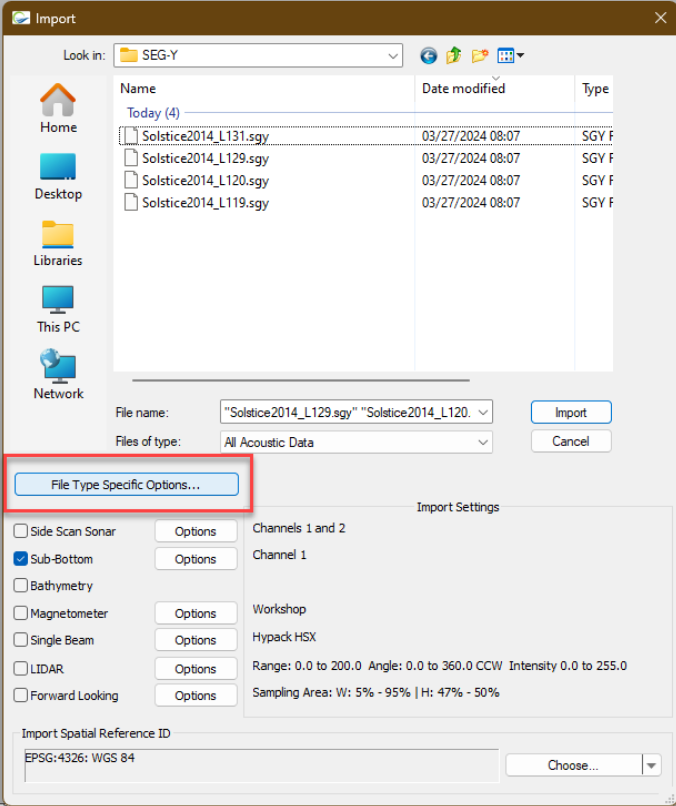

6. 选择要导入的数据文件。可同时选择多个文件。

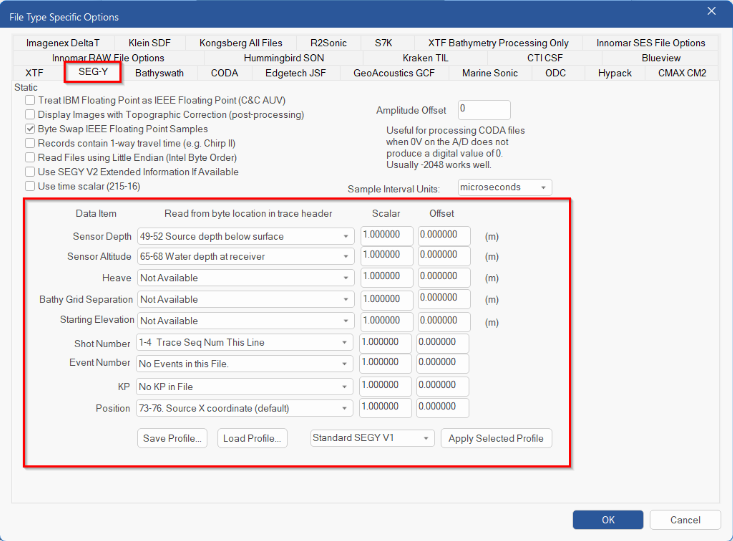

7. 在文件类型特定选项...按钮中，您可以选择文件格式和系统的特定选项。这通常是 SEG-Y 导入时正确提取位置和深度所必需的。

单击 “确定 ”关闭 “文件类型特定选项 ”面板。

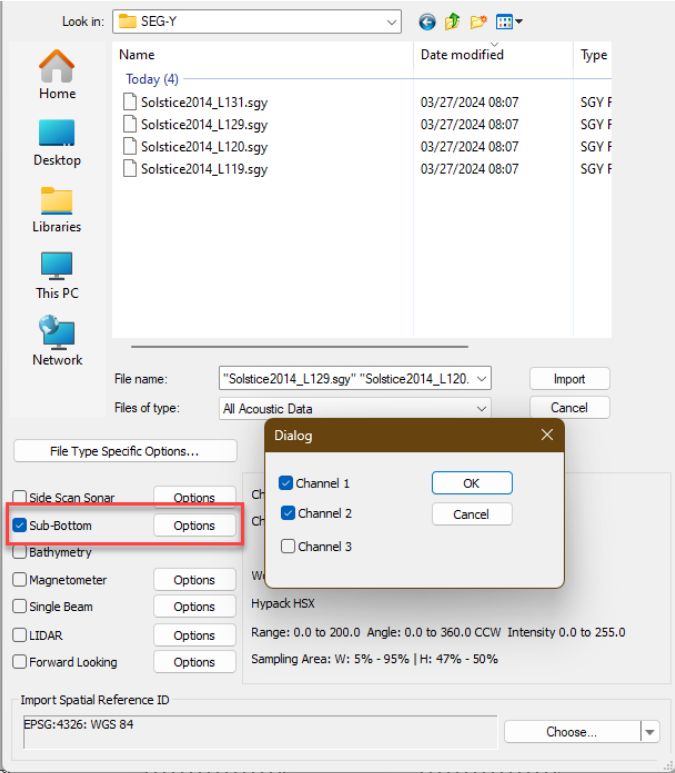

8. 在导入对话框中，选中 Sub-Bottom 可从文件中导入 Sub-Bottom。单击 sub-bottom 旁边的选项按钮，设置要导入的导入通道。

9. 选择一个或多个要导入的 SBP 文件，然后单击导入

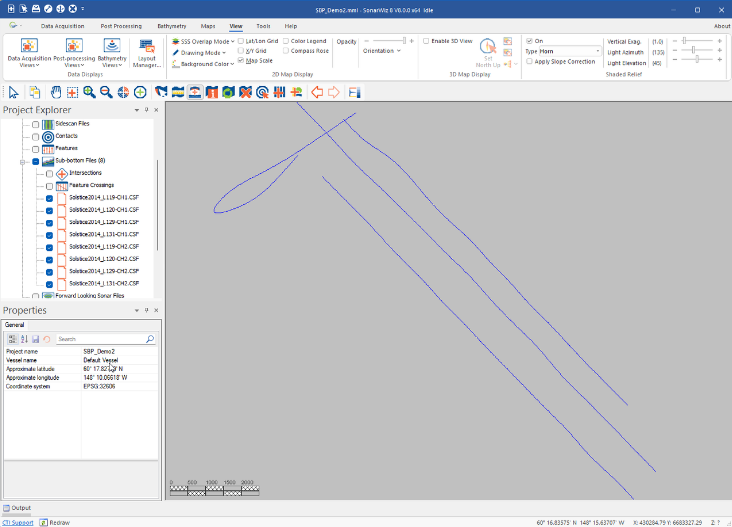

10. 海底数据将被载入程序。接下来的几个步骤将利用增益、底轨和其他工具对数据进行调整，以生成漂亮的图像。

11. 要查看海底剖面图，可以双击地图窗口或项目浏览器中的线条。(如果您的剖面图与下图不符，请不要担心，我们会在下一步进行修复）

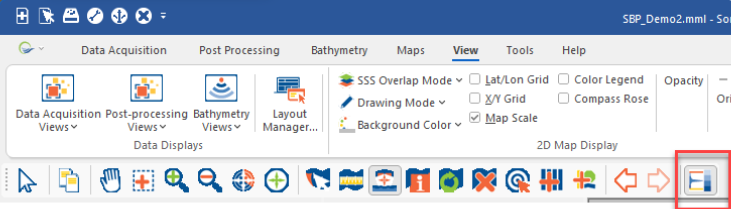

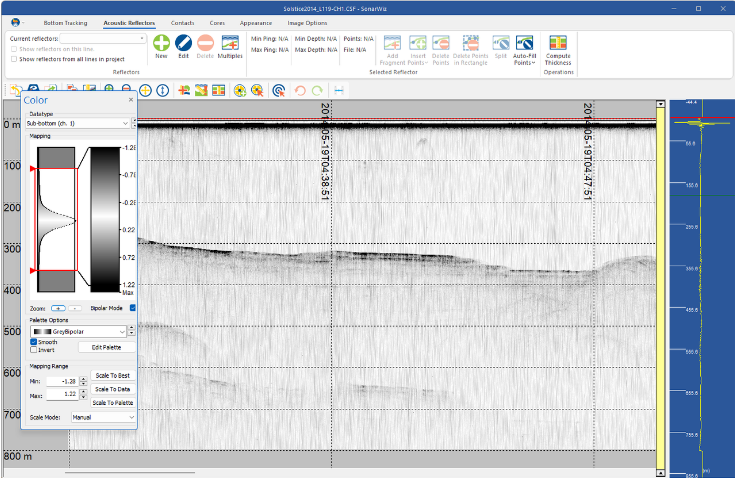

12. 要调整配置文件中的颜色，请单击工具栏上的最后一个按钮打开颜色窗口

将 “缩放模式 ”调整为 “手动”，然后用鼠标调整直方图部件中的色彩映射，直到轮廓图像看起来不错。

在以下步骤中调整增益时，项目中的强度值直方图将发生变化。您可能需要重新调整颜色，以使数据看起来更加美观。

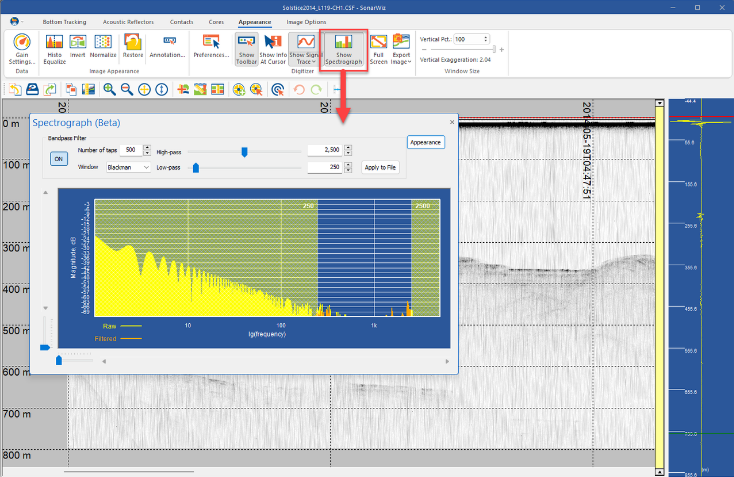

13. 宽带信号源，如 Sparkers、Boomers 和 Air-Guns（非 chirp 系统）可能需要进行带通滤波，以去除覆盖整个剖面的低频噪声。在进行底部跟踪之前，应先进行滤波。如果数字转换器窗口未打开，请双击 SBP 文件并选择数字转换器的 “外观 ”选项卡。单击 “显示光谱仪 ”图标。

单击光谱仪窗口上的 “外观 ”按钮可切换到对数频率显示，如下图所示。

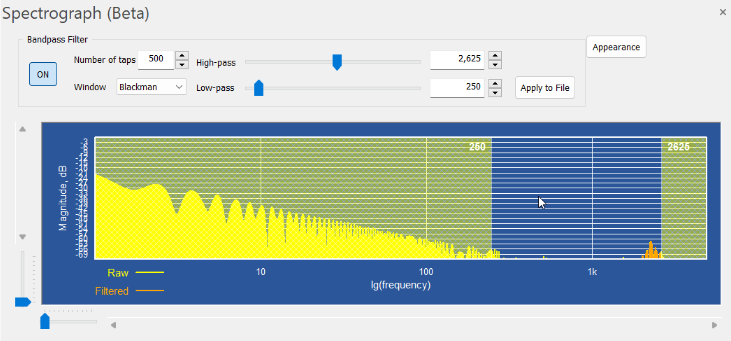

14. 在光谱仪窗口中，打开带通滤波器。将高通滑块设置为上截止频率（从 2500 Hz 开始），将低通滑块设置为下截止频率（从 250 Hz 开始）。将 “窗口 ”设置为 “布莱克曼”，并将 “抽头数 ”设置为 500 或更多。



当鼠标扫过 SBP 数字化仪中的数据时，光谱仪窗口将显示蓝色的原始数据和红色的滤波数据。您希望通带窗口只显示红色。如果在通带处没有出现削波，请增加抽头次数。

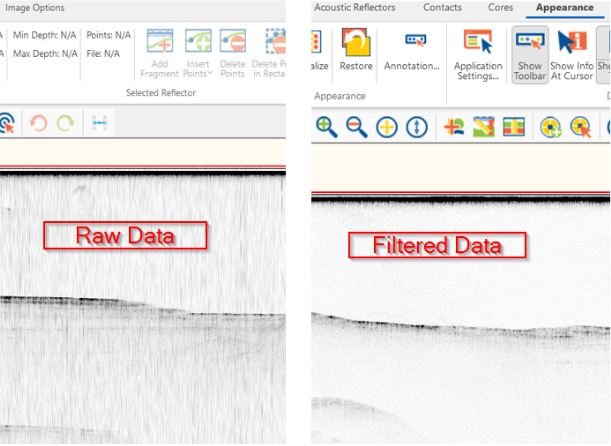

15. 在 “光谱仪 ”窗口中，单击 “应用到文件 ”按钮测试带通滤波器。带通滤波器设置正确后，低频宽带噪声会明显减少，如屏幕截图所示：

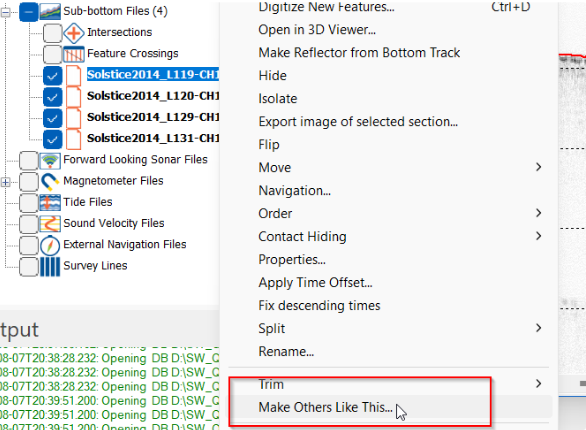

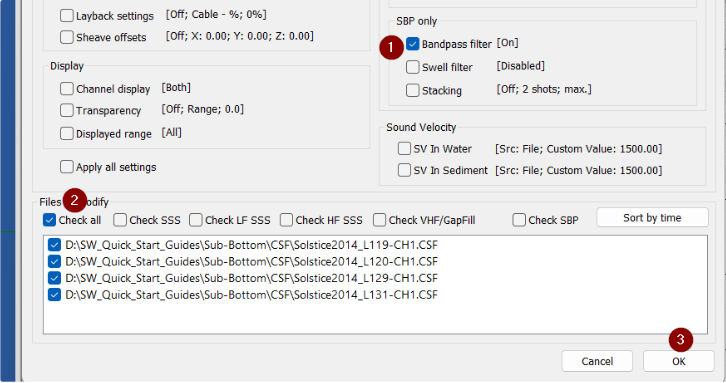

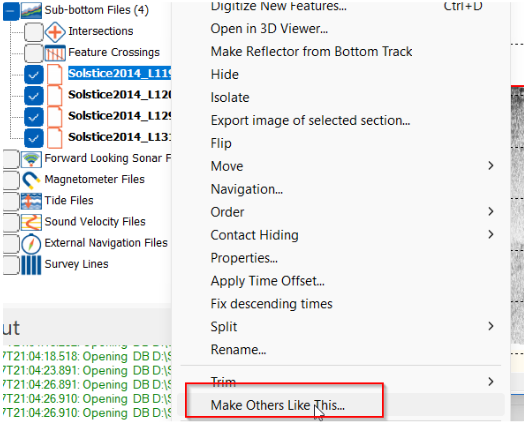

您可以使用 “Make Others Like These ”工具将带通滤波器应用于所有声纳文件，方法是右键单击子底层文件层下的声纳文件。

当你想将一个文件的设置应用到多个文件时，该工具会非常有用。选择带通滤波器选项并单击 “全部选中”，或使用复选框单独选择一个或多个文件。然后点击 “确定”。

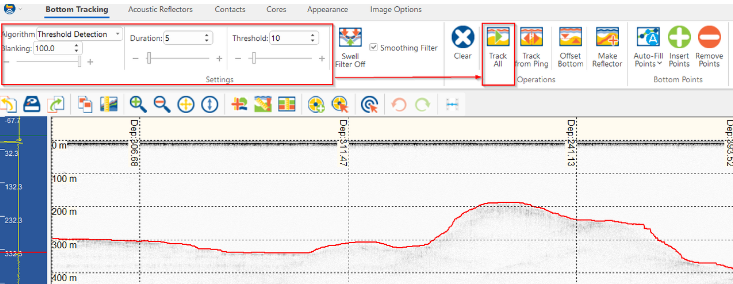

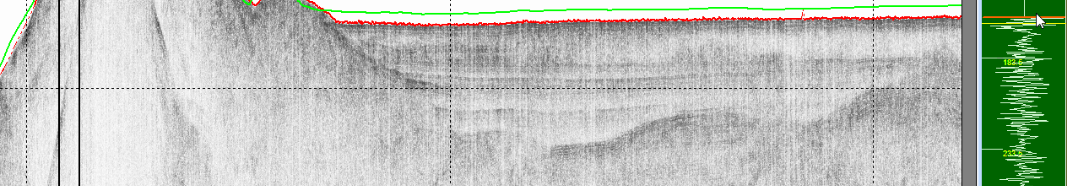

16. 如果数字化仪窗口未打开，请右键单击文件并选择 “底部跟踪... ”选项，否则请选择数字化仪的 “底部跟踪 ”选项卡。设置空白区（从 ping 到低于任何明显噪音的区域的距离）和阈值（变化检测值），然后单击 “全部跟踪 ”按钮。通常情况下，较低的数值能发现较小的变化，并能跟踪水体中的噪音/鱼类等。过高的数值会越过底部进入数据。在本例中，我使用的空白值为 100 米，阈值为 10。

17. 使用 “下一个 ”和 “上一个 ”按钮浏览所有文件，直到文件结束。(另请参阅 “批量底轨 ”命令）

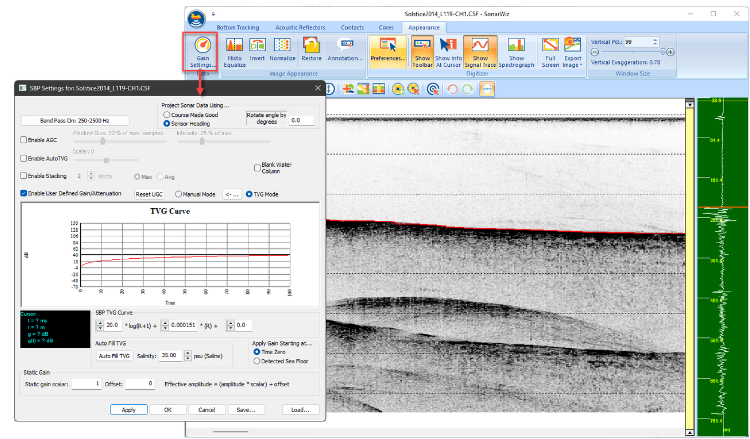

18. 增益控制。在 SBP 分析窗口中选择 “外观 ”选项卡，然后点击 “增益设置 ”图标。这将弹出增益控制窗口。注意：您只需在单个文件上进行这些设置，因为我们稍后将使用 “Make Like Others（使与其他文件相似）”选项复制这些设置。

这里有带通滤波器、平叠加、水柱消隐选项和 AGC。尝试不同的设置，看看哪种设置使图像效果最佳。

结果：



19. 如果使用的是这个设置，那么我们就可以把其他设置做得和这个一样。选择文件，然后转到 “像这样制作其他文件”。

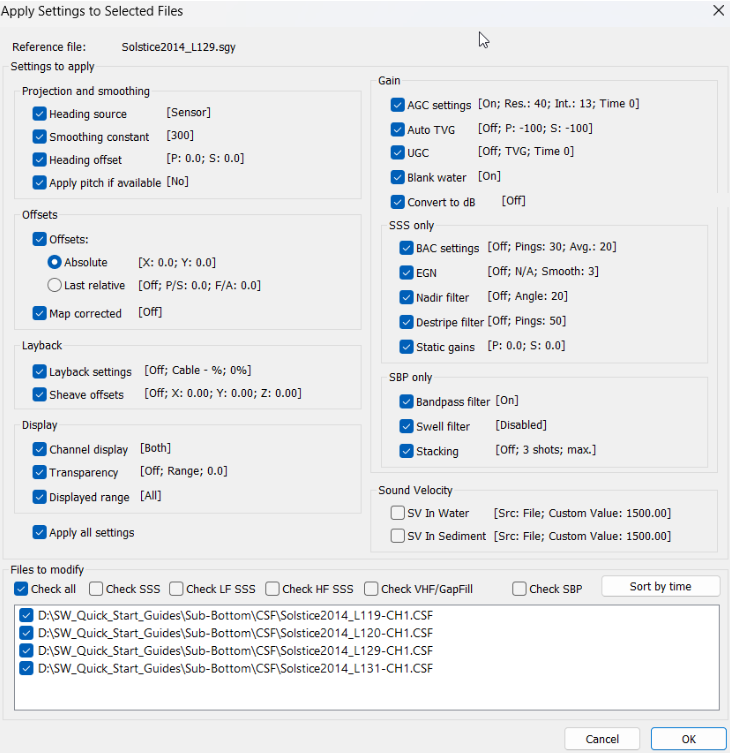

对话框会显示要使用哪些文件以及进行哪些设置。您可以选择所有文件，然后应用所有设置，这样就会采用第一个文件的增益和其他更改。底轨不是一个选项，这也是我们最初这样做的原因。

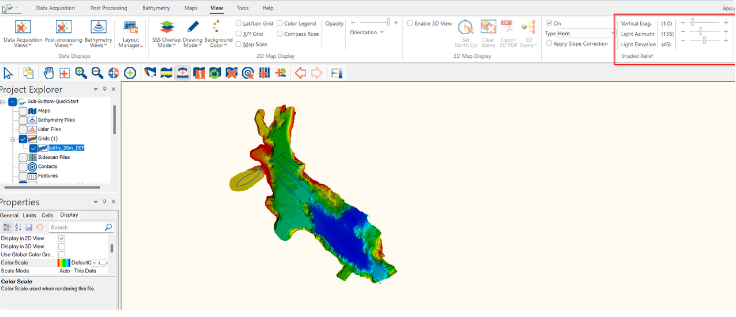

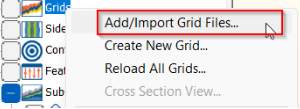

20. 下一步是将海底数据垂直对准测深面。右键单击 “项目浏览器 ”的 “网格 ”分支，选择 “添加/导入网格文件...”，将网格载入程序。

您可以在 “视图 ”菜单中调整网格的阴影浮雕效果。

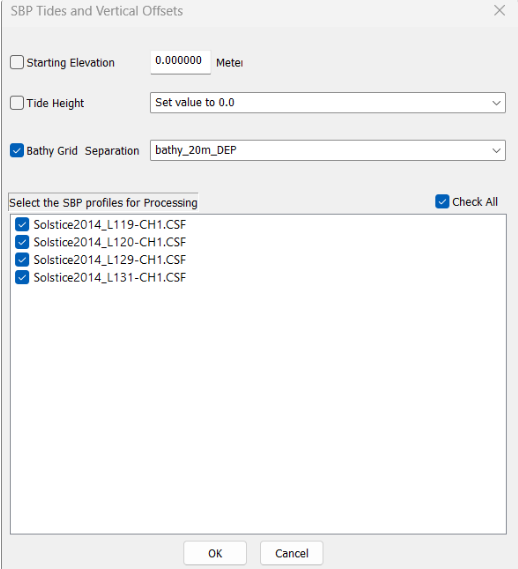

21. 单击 “后处理 ”选项卡 > SBP 潮汐和垂直偏移...命令

选中启用 “水深网格分离”，并从下拉菜单中选择水深测量网格，然后选择如图所示的所有底层文件。

单击 “确定”。

22. 下一步是计算 SBP 之间的交点。这样，SonarWiz 就能在数字化仪中显示相交剖面及其特征标记。它还可以在相交线之间设置导航跳转（双击数字化仪中的相交线）。

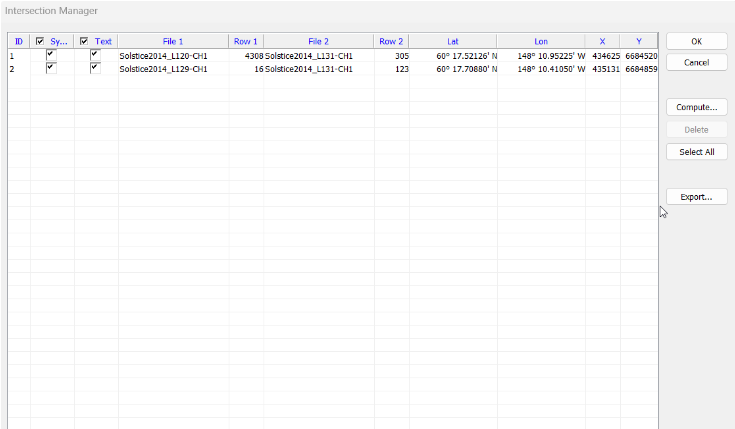

从后处理功能区打开交点管理器

单击 “计算 ”按钮

单击 “确定 ”关闭交叉口管理器

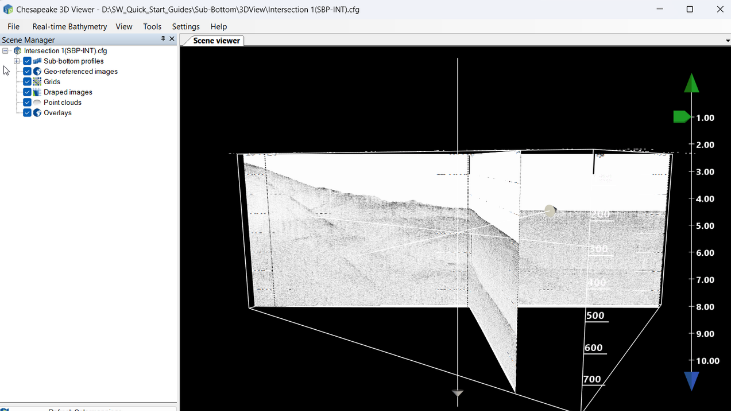

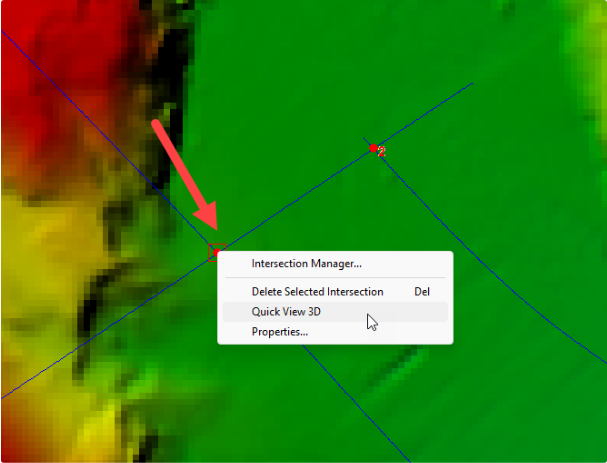

23. 要直观了解基准对齐的效果，请右键单击地图视图（或项目浏览器）中的交叉口标记，然后选择快速查看 3D 命令

这将在相交模式下打开 3D 查看器，您可以在此检查相交剖面的垂直排列。

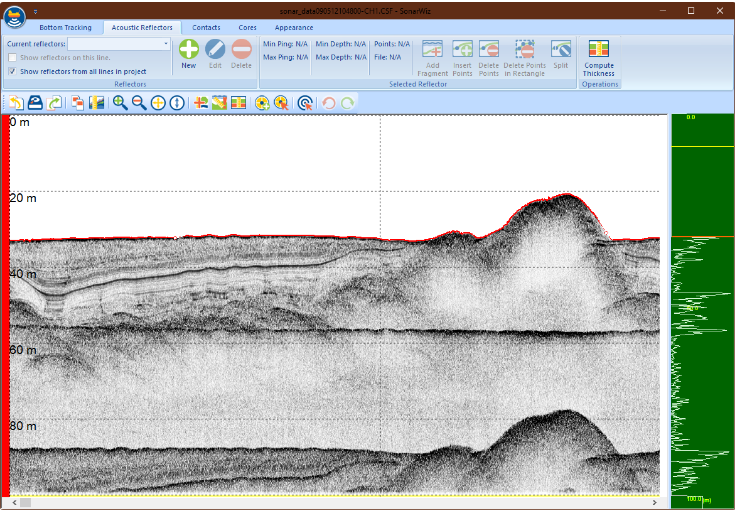

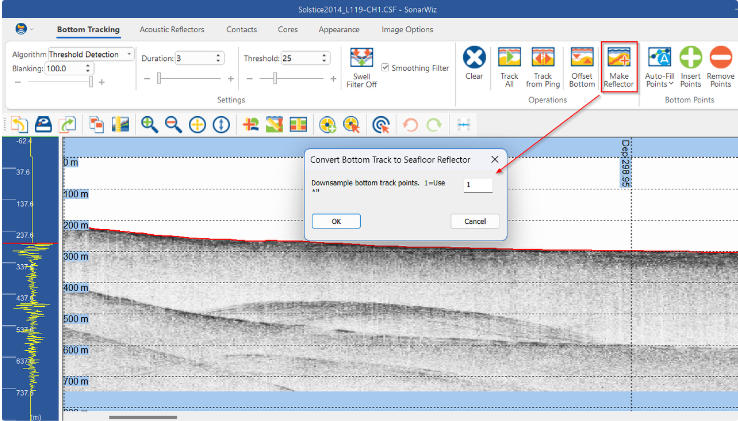

24. 在 “海底分析 ”窗口中，选择 “海底轨迹 ”选项卡，点击 “制作反射体 ”按钮将海底轨迹转换为海底反射体。

将下采样底轨点值设为 1（全部），然后单击确定。

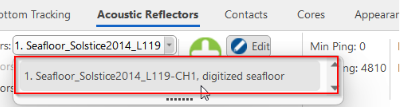

25. 切换到 “声学反射体 ”选项卡，注意新的海底反射体已添加到下拉列表中：

它也列在 “项目浏览器 ”的 “功能 ”分支下：

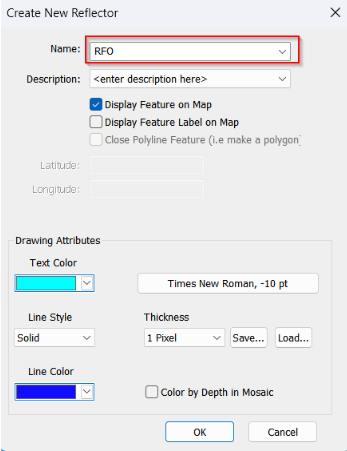

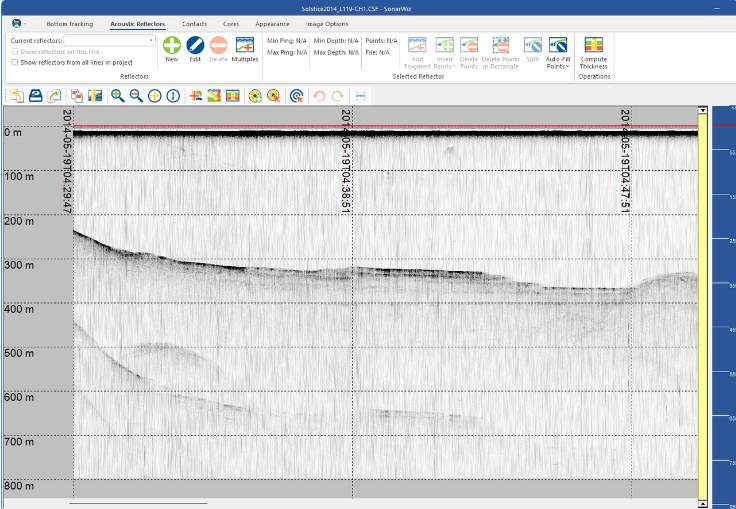

26. 要在海底分析窗口中数字化声学反射体，请单击新建按钮。这将打开 “创建新反射体 ”对话框，您可以在其中设置反射体的名称、声速和线条属性。此处输入的声速用于计算该反射体在海底以下的深度。

注：名称相同的一个或多个地物隐含为同一地平线的观测结果。稍后，您可以按名称导出地物，所有观测数据将被收集在一起，并作为一个单一的单元处理。

单击 “确定 ”开始数字化新的反射镜。

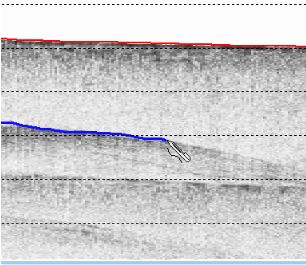

您的光标将变成一支笔，然后使用鼠标左键在轮廓中描画反光板。右键单击 1 次可提起笔并移动到新的位置，重新开始绘制同一个反射镜。右击 2 次可完成绘制并关闭特征。关闭特征绘图（右键单击 2 次）后，您将看到显示屏中绘制的特征。该特征也会列在 “项目浏览器 ”的 “特征 ”分支和 “SBP 分析窗口 ”的 “特征 ”下拉列表中。



27. 编辑地物 用鼠标选择特征，然后使用声反射仪功能区菜单中的工具栏图标修改顶点。

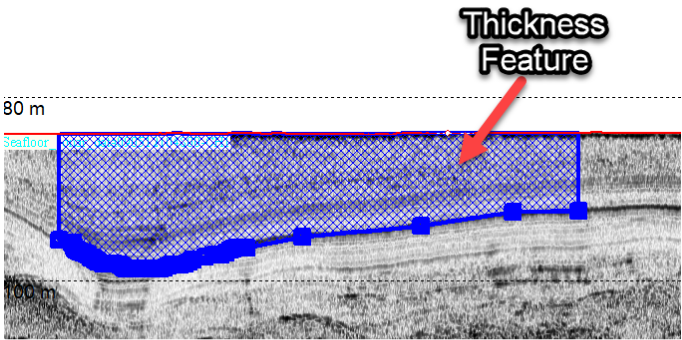

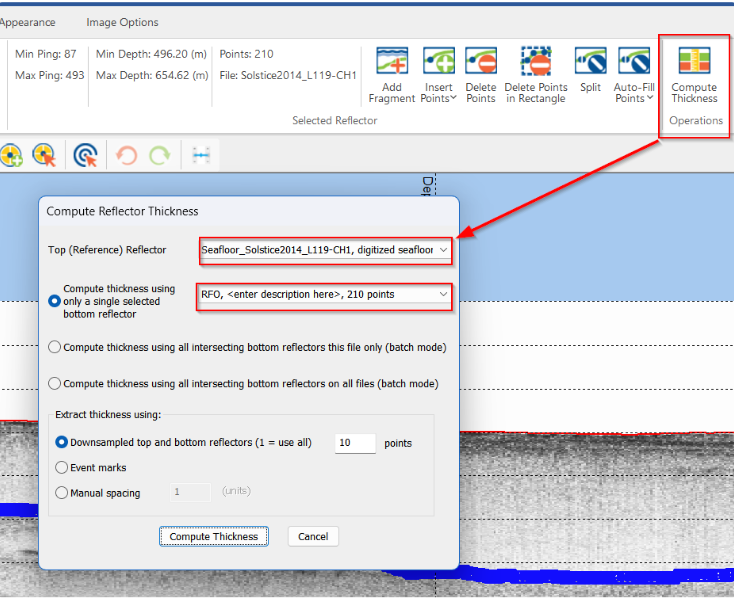

28. 计算两个地物之间的厚度。选择 “声反射器 ”功能区菜单中的 “计算厚度 ”图标。然后指定顶部和底部反射体。请记住，您可以将底部轨迹转换为反射体（见上文步骤 17）。

这将生成一个厚度特征，您可以稍后在工作流程中导出该特征。

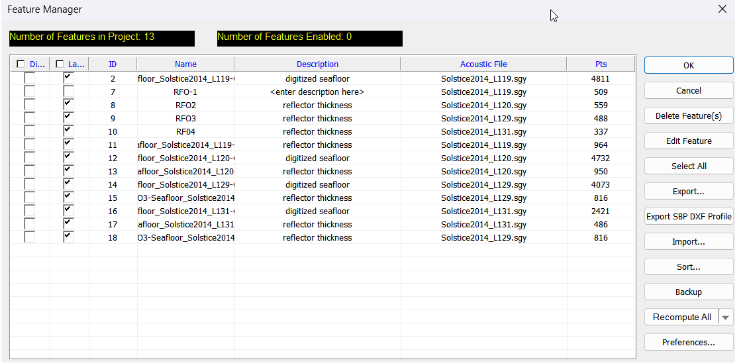

29. 将所有声学地平线数字化并计算出地平线之间的厚度后，就可以通过地物管理器将这些地物导出为电子表格和三维矢量文件。从 “后处理 ”功能区菜单打开 “地物管理器”。

30. 要将厚度特征导出为位置和厚度值表，请单击特征管理器中的导出按钮。

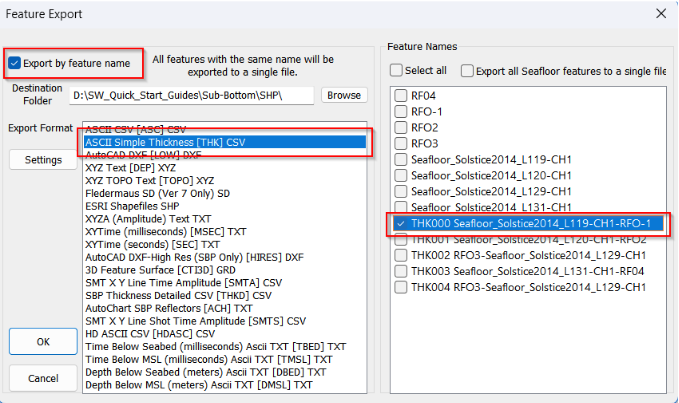

31. 按特征名称选择导出

导出格式： ASCII 简单厚度

已选中 SBP 基准面分离



32. 然后选择要导出的 THK（厚度）特征。记下输出位置。

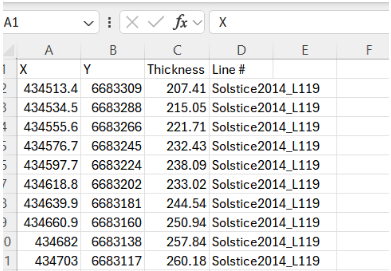

程序将导出一个 CSV 文件，其中包含轮廓下的厚度估计值。

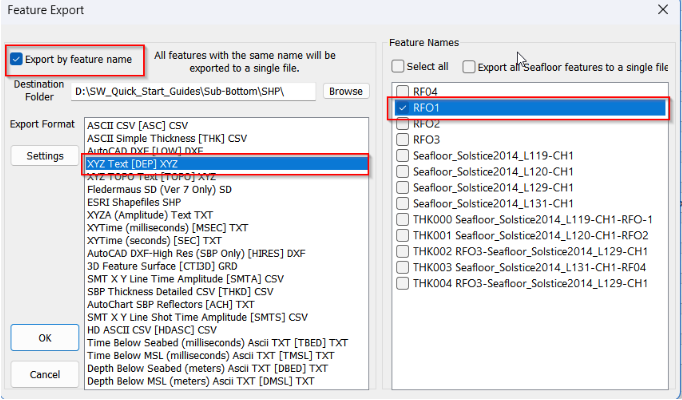

33. 要创建声学地平线的深度网格，请单击 “特征管理器 ”中的 “导出 ”按钮。

按特征名称选择导出

导出格式： XYZ 文本 [DEP] XYZ

特征名称： RF0

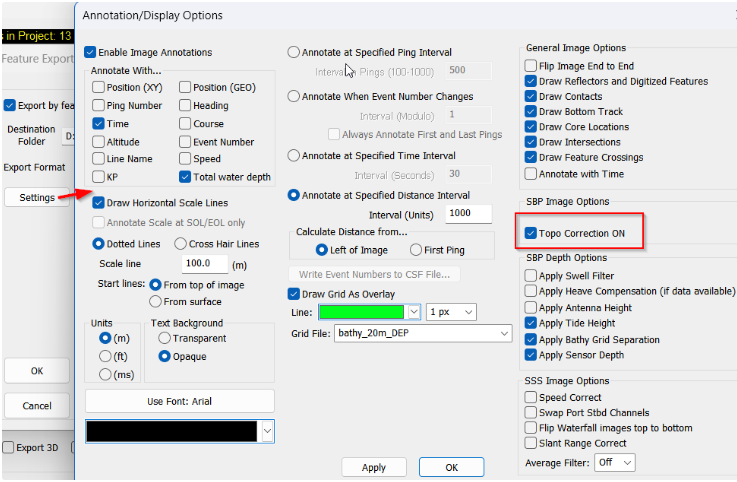

使用 “设置 ”按钮打开 “注释选项 ”并打开 “地形校正 ”选项

然后选择要导出的地平线特征。记下输出位置（默认为项目的 SHP 文件夹）。

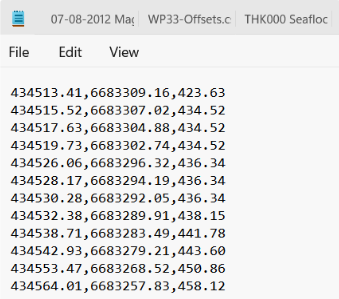

程序将导出一个 CSV 文件，其中包含沿所有记录剖面观测到的地平线坐标（东经、北纬、深度）。

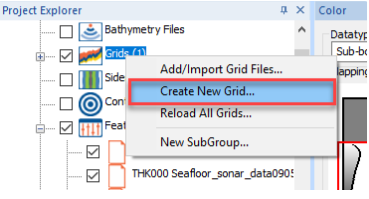

34. 从 XYZ 文件创建网格。右键单击 “项目浏览器 ”中的 “网格”，然后选择 “创建新网格... ”命令。

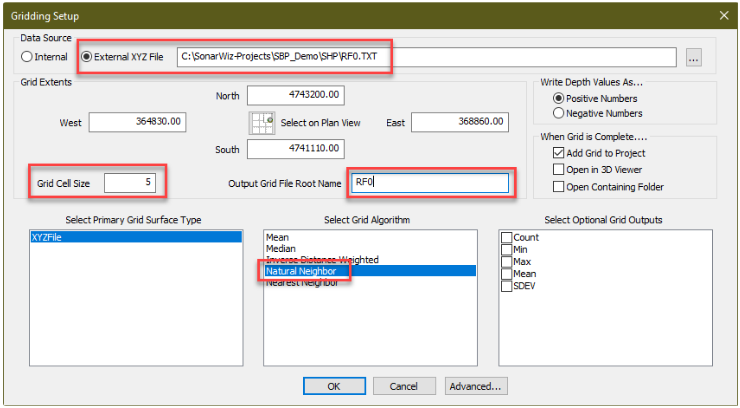

35. 在网格划分设置对话框中：

选择外部 XYZ 文件，然后输入上面导出的 XYZ(S) 文件的路径。

选择相当大的网格单元格大小。(我建议开始时的间距约为轨迹线间距的 1/10）

选择 “自然邻接 ”作为网格划分算法。这种算法最适合平滑插值。但它的速度非常慢，因此要相应调整单元格大小！

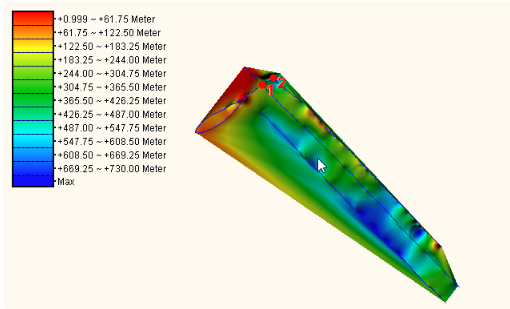

将生成的地平线网格添加到项目中：

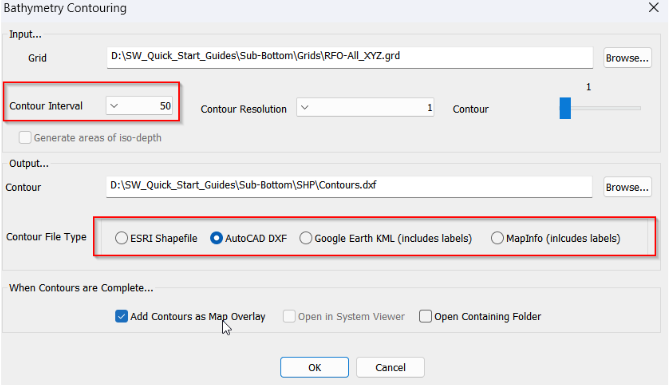

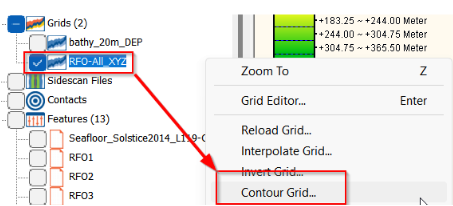

36. 右键单击网格，选择 Contour Grid...（等高线网格...）命令，创建深度水平线网格的等高线。

选择所需的等高线间隔和平滑参数，以及文件类型。

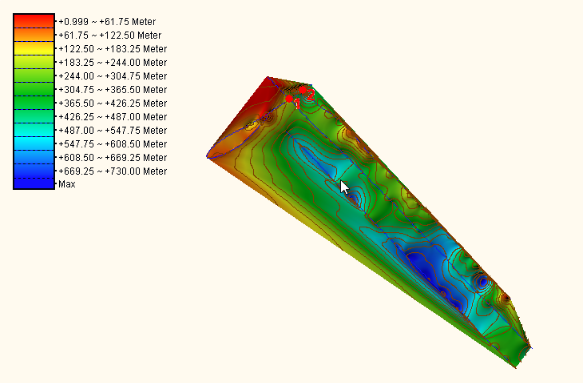

生成的矢量地图将叠加在网格之上：

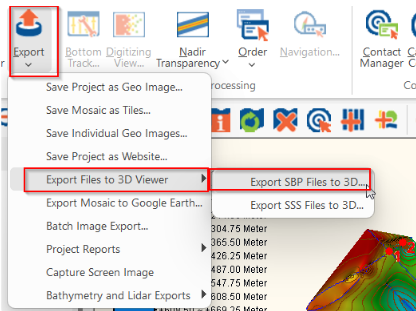

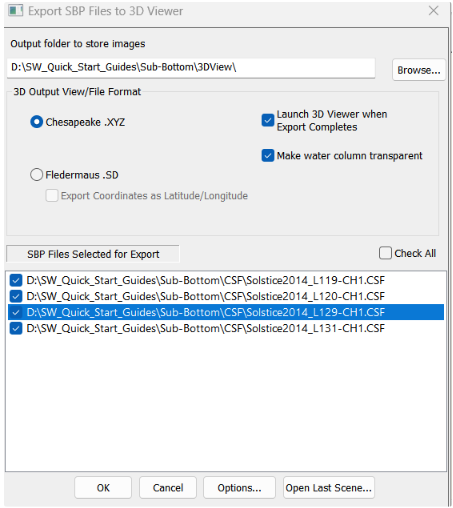

37. 要在 3D 查看器中将 SBP 和 Horizon 网格可视化，请转至后处理 > 导出 > 将文件导出到 3D 查看器 > 将 SBP 文件导出到 3D...

将输出格式设置为切萨皮克 XYZ 格式，并选中 “导出完成后启动 3D 查看器 ”和 “使水柱透明”。选择要查看的文件并单击确定

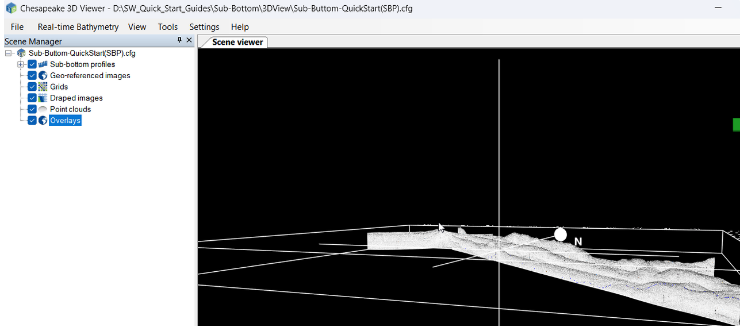

切萨皮克 3D 查看器将打开并显示您的剖面图。使用绿色手柄控制垂直放大。

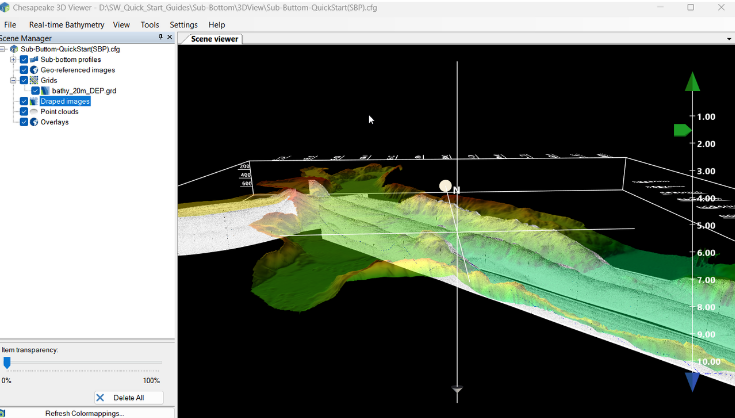

38. 您也可以将高程网格添加到 3D 显示屏中，包括我们之前制作的声学地平线网格。在 3D 查看器中，转到文件 > 加载网格...，然后选择要添加到 3D 显示屏的网格。SonarWiz 会将网格存储在项目的网格文件夹中。

网格将与海底剖面图垂直对齐

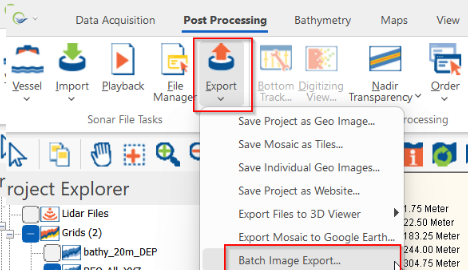

39. 要将子底层剖面图导出为图像，请使用后期处理 > 导出 > 批量图像导出命令。

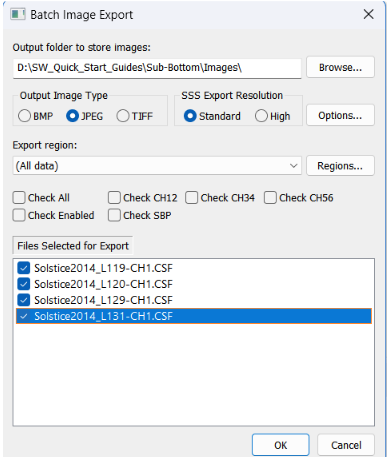

这将打开 “批量导出图像 ”对话框，您可以在此设置预案的输出格式和分辨率。

请注意，您可以在 “程序属性”>“SBP 选项 ”页面中控制 SBP 图像的垂直和水平分辨率，该页面可从绿色鸡爪菜单或 SBP 分析窗口 “外观 ”选项卡中的 “首选项 ”图标中访问。

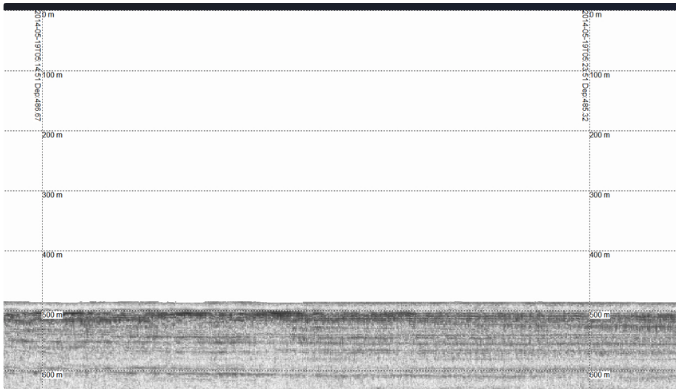

生成的图像（此处按 10 倍 VE 缩放）
