帮助潜水队和打捞人员找到您要寻找、绘制地图或打捞的水下文物、宝藏和管道。

支持的供应商型号

SonarWiz for Magnetometry 支持以原始文本和串行端口记录的方式记录数据，其中磁力测量数据通道作为嵌入式数据通道与侧扫声纳数据（如 EdgeTech 和 Klein 型号）并行输入声纳顶部装置并记录。

• AquaScan AX2000
• GEM 19M, 19T
• Geometrics 881 & 882
• 船用磁性元件的标准和深度

也可支持其他型号，请通过邮件与我们联系。

磁强计后处理选项

以文本文件或声纳文件嵌入通道的形式导入磁力测量数据。由于文本文件磁力测量数据是基于模板的，因此可使用我们现有的 20 多个模板中的任何一个，或要求我们创建一个模板。模板目前可用于以下类型的预录磁强计数据以及更多类型的数据。

• 使用船只编辑器定义船只规格和传感器相对于船只参考位置的位置
• 创建新项目并导入测深数据文件
• 加载和合并原始水深数据（范围/角度）与姿态数据（滚动/俯仰/航向
• 数据（滚动/俯仰/航向）、声速投影、潮汐文件和辅助导航数据进行加载和合并

购买 SonarWiz 侧扫或海底实时采集许可证时，不再自动包含磁强计实时采集功能。磁强计数据采集和/或后处理可添加到现有许可证中，或以独立的电子或硬加密狗许可证形式出售。

数据视图

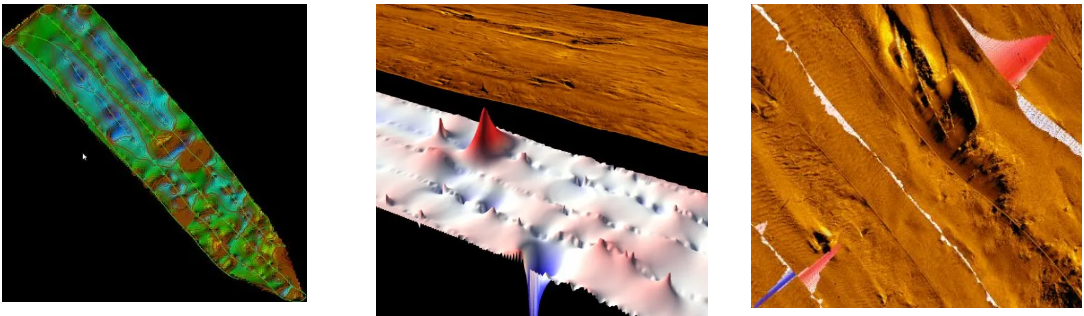

数据导入后，可在主地图视图中看到导航图或磁强计振幅，以及共定位声纳数据。

平面图绘制法

在两种渲染选项中进行选择，以便在平面视图中显示磁强计数据。

仅导航

• 磁强计数据的基本导航轨迹 彩色编码振幅段
• 彩色编码段长度代表磁强计振幅
• 12 种调色板可用于显示彩色编码数据
• 环境舒缓常数
• 用于平滑环境磁强计轨迹的移动盒车滤波器大小。数值越大，平滑程度越高，默认值为 500
• 观测平滑常数
• 用于平滑观测磁强计轨迹的移动盒车滤波器大小。数值越大，平滑程度越高，默认值为 20。

导入向下取样

该选项允许默认（1Hz）采样或取消向下采样。取消向下采样可提供全分辨率数据。

导航控制

磁强计后处理支持各种导航、过滤、平滑和修复功能，SonarWiz 提供了侧扫和海底下后处理功能，使用导入时间常数进行源平滑、ZEdit 和 NavInjectorPro。

磁强计数据修复

ZEdit 工具以图形表示磁强计振幅与位置的函数关系。它允许在任何程度上进行修复、插值或平滑，以便对数据进行数字过滤。

磁强计编辑和报告

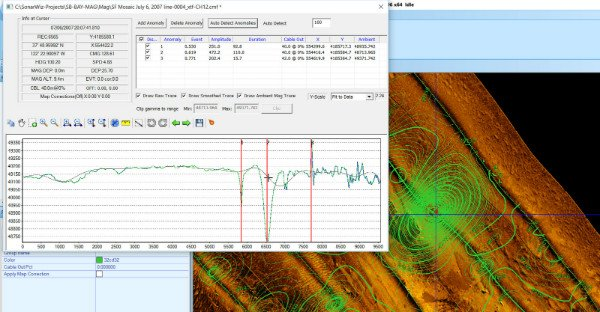

磁强计数据可在编辑器中显示，用彩色编码的原始、平滑和环境磁强计场强数据制成图表。可手动或自动检测异常，并将其输出到报告中。异常报告可在 SonarWiz 中编辑或排序，也可导出为 CSV 文本文件供进一步编辑。

实时数据采集选项

SonarWiz 会实时自动生成 CMF 文件，将其加载到您的项目中，并在船只后面的地图窗口中显示磁强计的导航情况。

通过灵活的向下采样设置，以全分辨率查看数据。

检测异常，利用测量、编辑和汇总报告功能。

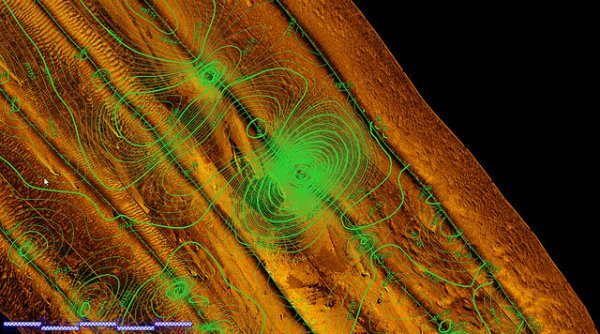

利用网格和等高线导出选项对数据进行切分。
